Ponp vakyòm yo se aparèy esansyèl nan plizyè endistri, soti nan rechèch syantifik rive nan fabrikasyon, e menm nan aparèy chak jou. Objektif fondamantal yo se retire molekil gaz nan yon volim sele, kidonk kreye yon vakyòm. Pandan ke objektif final la se menm bagay la, metòd yo itilize pou reyalize sa a varye anpil, ki mennen nan yon klasifikasyon nanponp vakyòman twa kalite prensipal ki baze sou prensip fonksyònman yo. Konprann distenksyon sa yo enpòtan anpil pou chwazi bon ponp lan pou yon aplikasyon espesifik.
Kalite 1: Ponp deplasman pozitif
Ponp deplasman pozitif yo se petèt kalite ki pi entwisyon nan ponp vakyòm, karakterize pa aksyon mekanik yo nan pèlen ak ekspilse gaz.
Prensip travay
Pyèj mekanik ak ekspilsyon
Ponp sa yo opere pa mekanikman kaptire yon volim fiks gaz nan inlet la, konpresyon li, ak Lè sa a, ekspilse li nan priz la. Pwosesis sa a se siklik, ak chak konjesyon serebral oswa wotasyon deplase yon kantite gaz disrè. Mekanis komen yo gen ladan piston, woulèt wotasyon, oswa dyafram.
Apwopriye pou vakyòm ki graj ak mwayen
Ponp deplasman pozitifyo trè efikas nan seri a soti nan presyon atmosferik desann nan nivo vakyòm mwayen. Yo souvan itilize kòm ponp prensipal pou diminye presyon anvan lòt kalite ponp ka pran sou pou pi wo nivo vakyòm.
Egzanp ak aplikasyon tipik
Kalite komen: Rotary Vane, Dyafram, Ponp Piston
Egzanp yo enkli ponp rotary vane, ki itilize yon wotasyon inik rotor ak vanes pou bale gaz, akponp dyafram, ki itilize yon dyafram fleksib pou kreye aspirasyon ak konpresyon. Ponp Piston tou tonbe nan kategori sa a.
Ponp Mikwo Air PinMotor a
Nan sektè mikwo-ponp, PinMotor amikwo ponp lè, ki gen ladanmikwo ponp vakyòm, se premye egzanp teknoloji deplasman pozitif. Ponp kontra enfòmèl ant ak efikas sa yo lajman itilize nan aparèy medikal, enstriman analyse, ak ekipman siveyans anviwònman an, kote yo bay presyon negatif egzak oswa fasilite transfè gaz nan sistèm miniature.

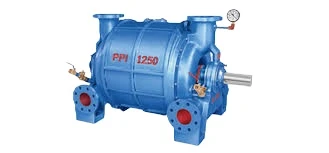

Kalite 2: Ponp Transfè Momentum
Ponp transfè momantòm yo fonksyone sou yon prensip diferan, depann sou enèji sinetik yon gwo-kouran pou deplase molekil gaz yo.
Prensip travay
Gwo-Kolizyon Molekilè Vitès
Ponp sa yo fonksyone lè yo entwodwi yon gwo -kouran likid (souvan vapè lwil oliv oswa lam k ap vire rapidman) nan chanm vakyòm lan. Molekil gaz k ap antre nan ponp lan fè kolizyon ak gwo -kouran sa a, yo pran momantòm, epi konsa yo dirije yo nan direksyon tiyo echapman ponp lan, lwen chanm vakyòm lan.
Apwopriye pou vakyòm segondè a ultra-
Ponp transfè Momentum yo pi efikas nan presyon ki pi ba epi yo anjeneral yo itilize pou reyalize nivo vakyòm ki wo jiska ultra{0}}. Yo anjeneral mande pou yondevan-ponp(yon ponp deplasman pozitif) pou premye redwi presyon an nan yon nivo kote ponp transfè momantòm lan ka opere efektivman.
Egzanp ak aplikasyon tipik
Kalite komen: ponp turbomolekilè, ponp difizyon
Ponp turbomolekilè yo sèvi ak lam rotor k ap vire rapidman pou bay molekil gaz yo, pandan y ap ponp difizyon yo sèvi ak gwo -vitès vapè pou antrene molekil gaz yo. Tou de enpòtan anpil pou reyalize presyon ki ba anpil.
Zòn aplikasyon yo
Ponp sa yo endispansab nan domèn ki mande kondisyon ekstrèm vakyòm, tankou rechèch syantifik (egzanp, akseleratè patikil, mikwoskòp elèktron), fabrikasyon semi-conducteurs, ak analiz sifas yo.

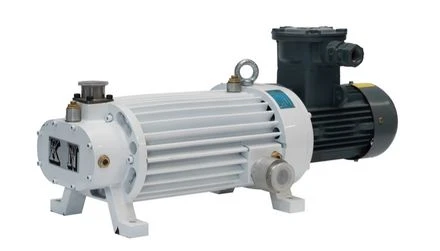

Kalite 3: Kaptire / Ponp Pyèj
Ponp kaptire oswa antrapman opere lè yo retire fizikman molekil gaz nan chanm vakyòm nan atravè adsorption, kondansasyon oswa reyaksyon chimik.
Prensip travay
Adsorption fizik oswa reyaksyon chimik
Kontrèman ak de lòt kalite yo ki fizikman deplase gaz, ponp pyèjkaptiremolekil gaz sou yon sifas ki nan ponp lan. Sa a ka rive atravè divès mekanis:kriyoponpsifas fre nan tanperati ki ba anpil, sa ki lakòz molekil gaz kondanse ak friz;ponp iyonionize molekil gaz ak akselere yo nan yon materyèl getter; epiponp gettersèvi ak materyèl chimik reyaktif pou absòbe molekil gaz.
Apwopriye pou Ultra-vakyòm segondè
Ponp sa yo patikilyèman efikas nan reyalize ak kenbe nivo ultra-wo vakyòm (UHV) ak ekstrèm ultra-wo vakyòm (XUHV), paske yo pa prezante okenn pati k ap deplase oswa likid k ap travay nan anviwònman vakyòm lan.
Egzanp ak aplikasyon tipik
Kalite komen: Cryopumps, Ponp Ion, Ponp Getter
Cryopumps yo lajman ki itilize nan pwosesis semi-conducteurs ak chanm simulation espas. Ponp iyon yo favorize pou operasyon pwòp, san vibrasyon-nan aplikasyon tankou akseleratè patikil ak syans sifas yo. Ponp Getter yo souvan itilize kòm ponp siplemantè pou kenbe nivo vakyòm yo.
Zòn aplikasyon yo
Aplikasyon prensipal yo se nan anviwònman ki trè sansib kote presyon ki pi ba posib yo ak vakyòm ki pi pwòp la nesesè, tankou nan rechèch materyèl avanse, depozisyon fim mens-, ak eksperyans enèji fizyon.
Konklizyon: Chwazi Teknoloji vakyòm dwat la
Chwazi ponp vakyòm ki apwopriye a se yon desizyon kritik ki depann de plizyè faktè, tankou nivo vakyòm ou vle a, vitès ponpe, kalite gaz pou evakye, konsiderasyon pri, ak anviwònman aplikasyon espesifik. Chak kalite ponp vakyòm-deplasman pozitif, transfè momantòm, ak kaptire-eksèl nan diferan ranje vakyòm ak aplikasyon.
